詳細產品說明
標籤紙芯的內徑: | 76.2毫米 | 標籤外徑: | 330毫米 |
---|---|---|---|
貼標能力: | 50m /分鐘 | 貼標精度: | ±1毫米 |
標籤類型: | 旋轉高速 | 標籤傳感器: | 魔眼 |

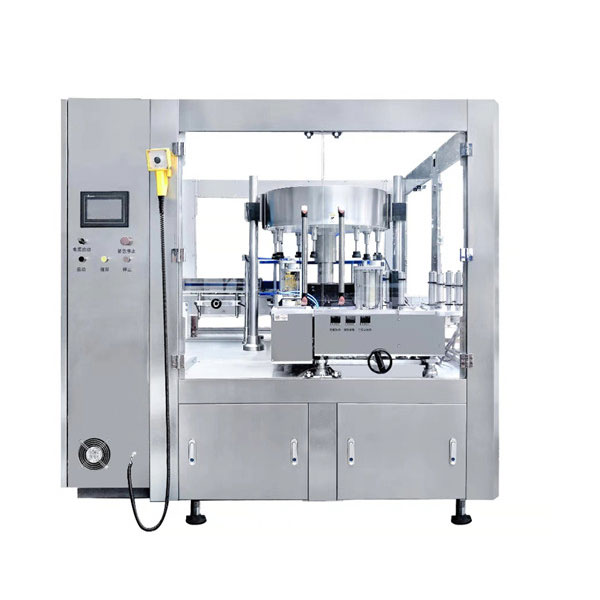

一次性3枚圓形玻璃瓶貼標機,每分鐘可生產200瓶
應用領域
1.適用於數量大的單瓶。
2.一瓶三個標籤
3.速度12000B / H(帶前後),頸部標籤
4.三套貼標頭,帶15個工位
技術參數
電源供應 | AC380V 50Hz 5.5KW |
貼標精度 | ±1毫米 |
標籤最大高度 | 195毫米 |
貼標能力 | 50m /分鐘 |
瓶子直徑 | 厚度≥30mm高度≤500mm |
標籤紙芯的內徑 | 76.2毫米 |
標籤外徑 | 330毫米 |
整體測量 | 長1740×寬3020×高2100mm |
重量 | 客制化 |
旋轉貼標機特點
1)貼有標籤的瓶通過螺絲,分開的瓶扇段一直通到轉盤
2)將瓶轉到啟動輪後,在壓瓶頭驅動下自動轉動
3)突出的定位銷會在奶瓶底部的底部上升,當奶瓶的定位槽通過定位銷在彈簧力的作用下通過定位銷時,定位槽,卡住的槽瓶不再旋轉,上部的滑動壓力瓶和瓶蓋(用於定位產品)
4)由於瓶子的貼標位置是球形的,因此要求將瓶子的起點粘貼到起點,標籤從傳送台出來,首先吸到真空鼓上
真空滾筒與主輪的操作是一對一的運行,在帶有標籤的真空滾筒運行到相應的位置後,標籤的中間部分首先粘上最高點,瓶子進行初步的標籤動作
5)當瓶子繼續運行到下一個工位時,按下標籤海綿輥以使標籤動作,標籤輥的移動壓力與瓶子平面接觸,而不是旋轉,從而使標籤按壓力分散,這些標籤可以均勻變形並完成標籤。
6)在星輪的驅動下,將貼有標籤的瓶子送至傳送帶
7)完整的貼標過程是連續運行的,瓶子始終以恆定速度運行,因此可以實現高速貼標
3.自動升降功能:微電腦自動升降調節,採用德國SEW電機控制,在生產中使用調節非常方便。
特別 指令
1)對於定位產品,需要注意:需要在瓶子底部設置一個定位槽,在不影響瓶子外觀的情況下,盡量將定位槽底部的定位槽
外部依賴,位於瓶子底部的插槽非常重要,並且要更加平等,深度應不同
2)改變不同的瓶子類型,需要改變零件,價格需要討論,取決於瓶子的形狀。
(更換如下:奶瓶的圍欄,奶瓶的進料星輪,中間導板,奶瓶底座,奶瓶的星輪伸出)
